이 포스트는 Stanford CS231A 강의의 02번째 강의 노트인 “Single View Metrology”를 한글로 정리한 것입니다.
원본 강의 노트: 02-single-view-metrology.pdf
강의 개요
이 강의에서는 단일 이미지로부터 3D 정보를 추출하는 단일 뷰 측정학(Single View Metrology)에 대해 다룹니다. 한 장의 이미지만으로도 카메라 파라미터와 3D 구조를 복원하는 방법을 학습합니다.

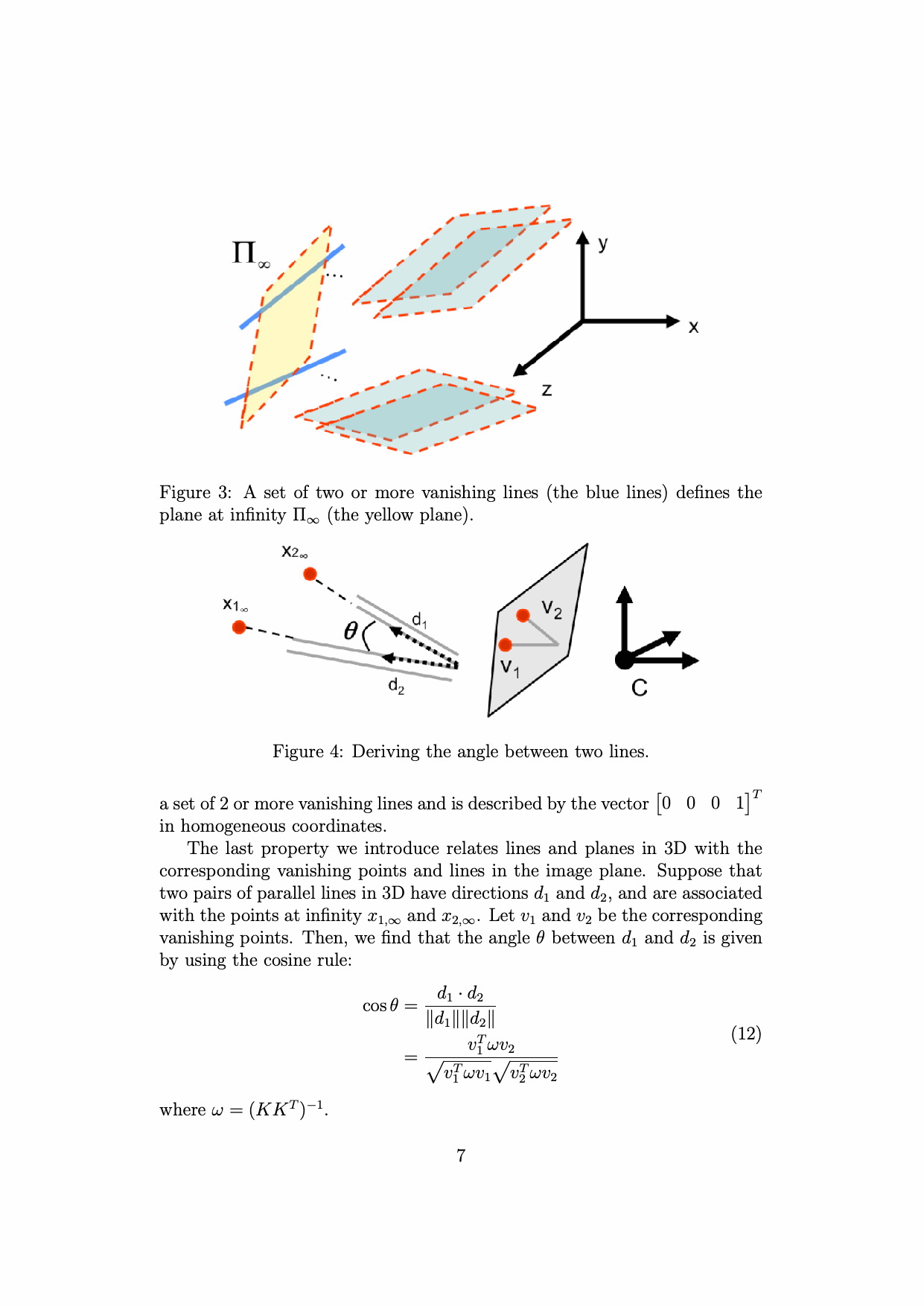

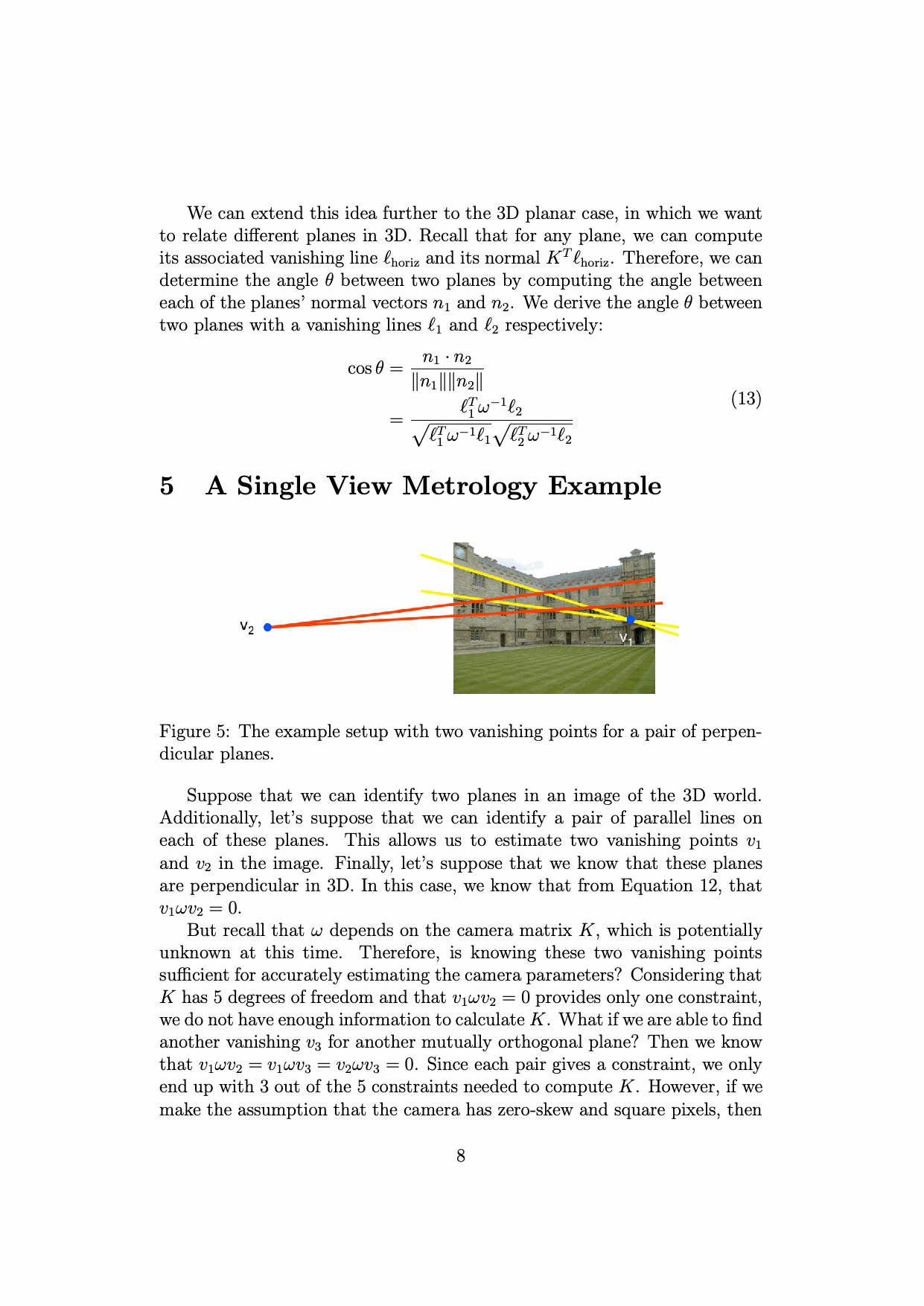

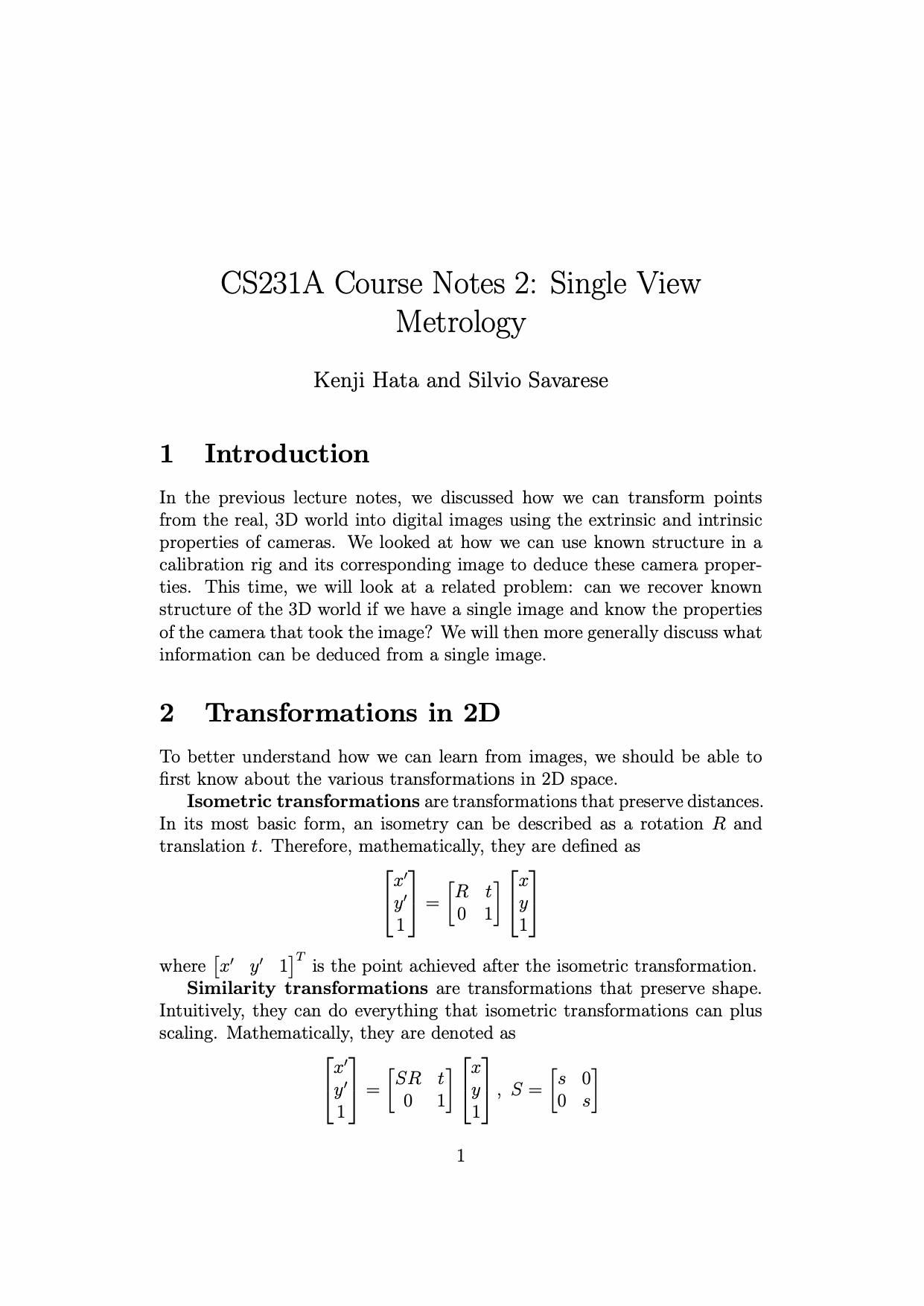

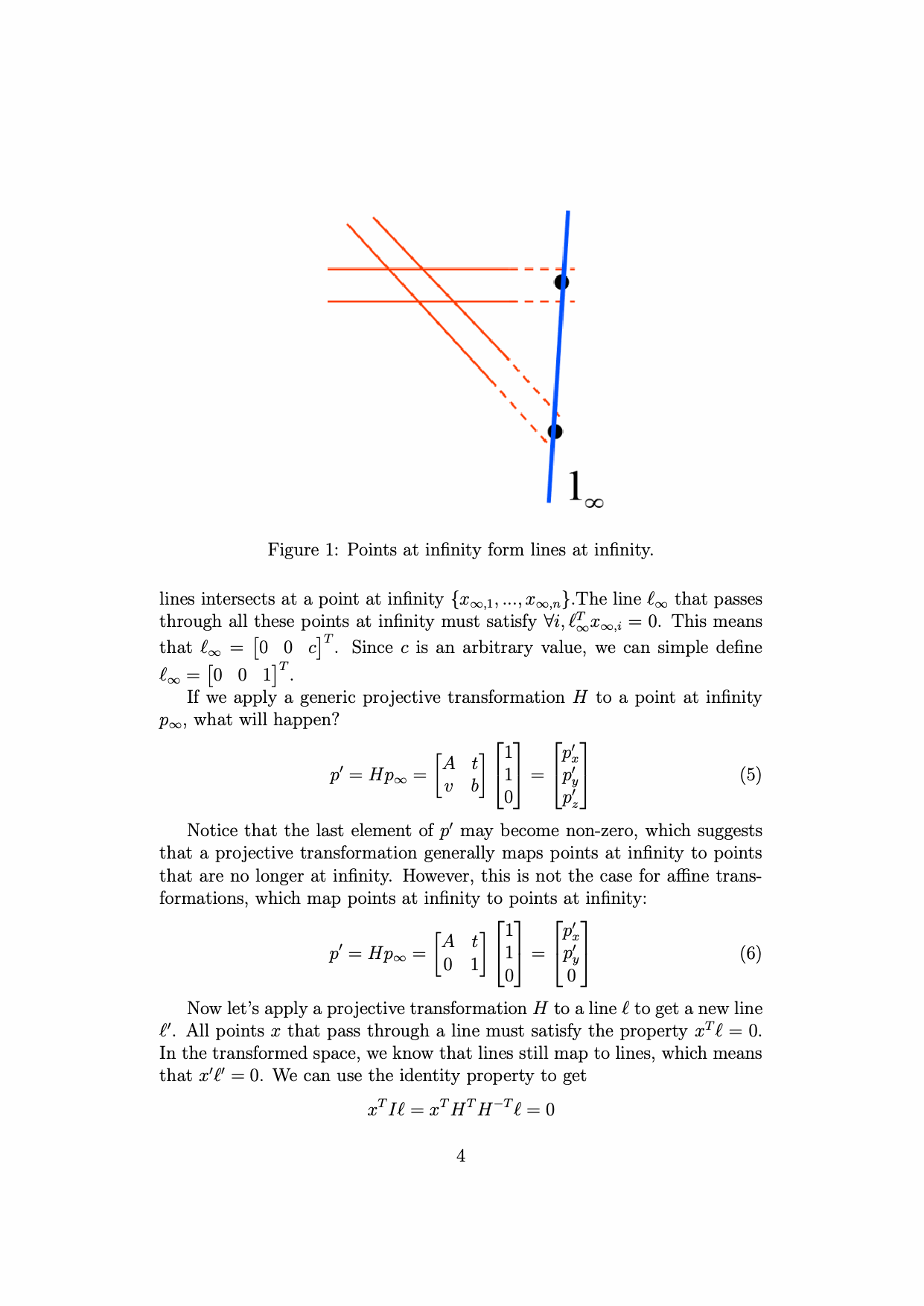

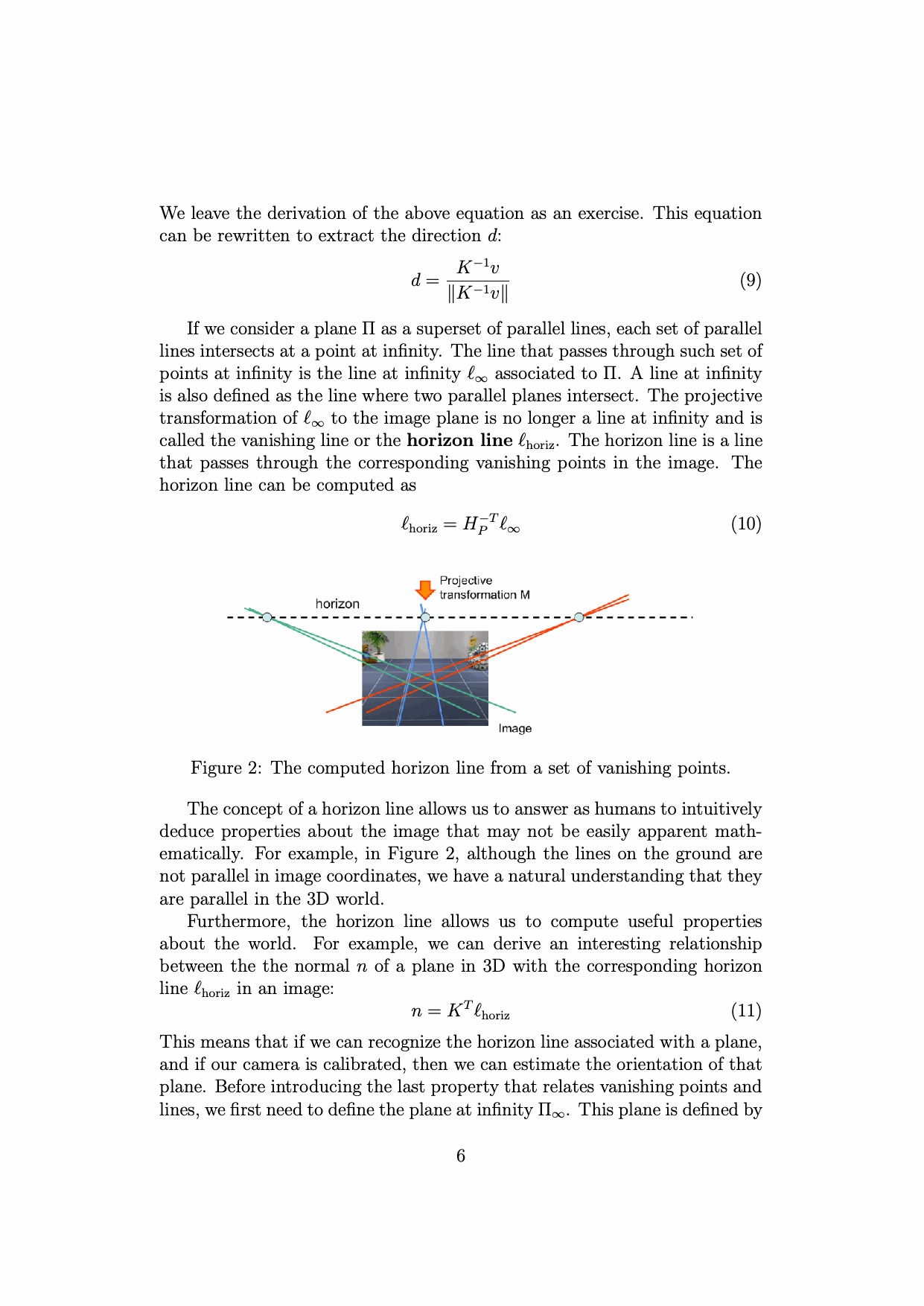

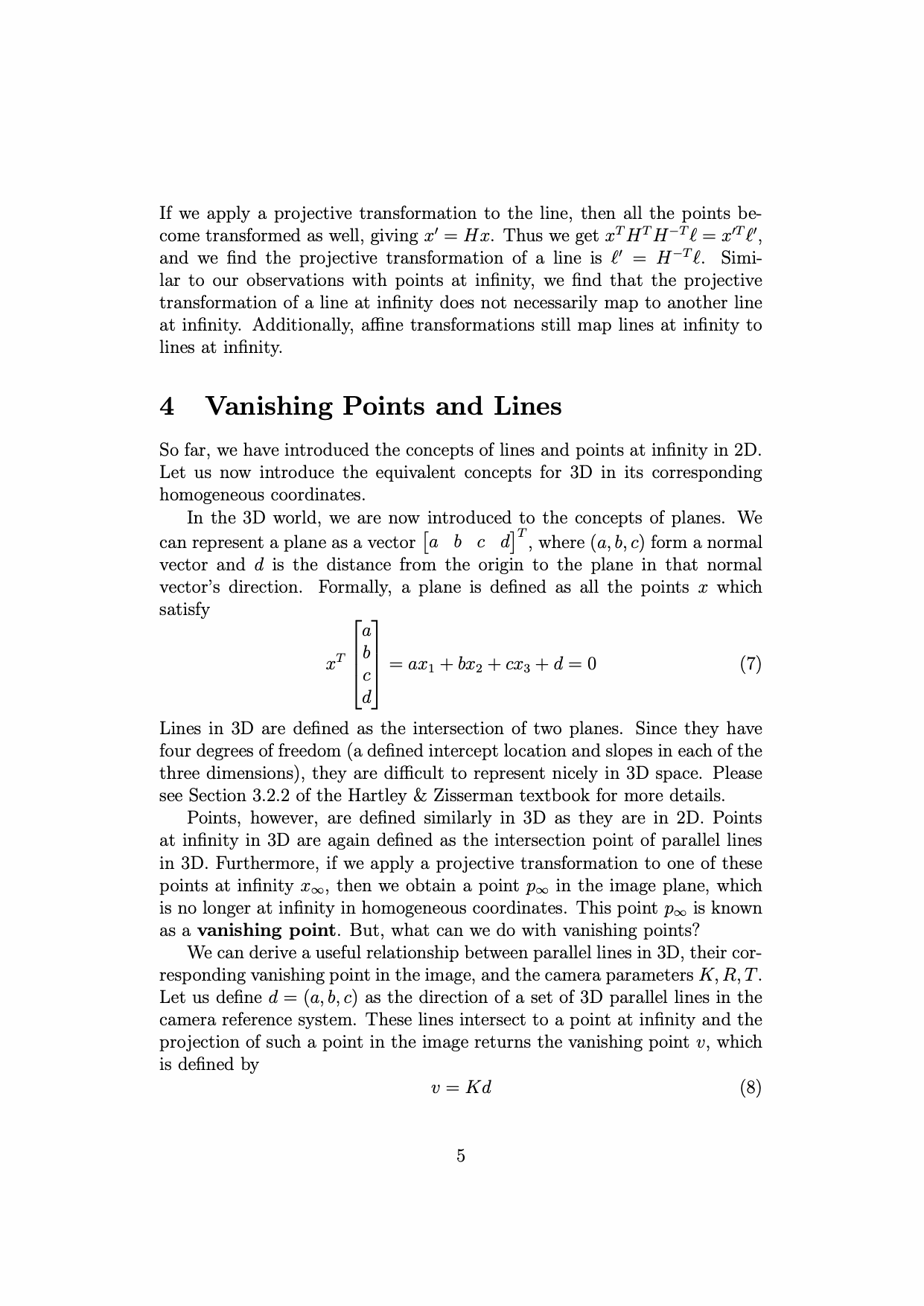

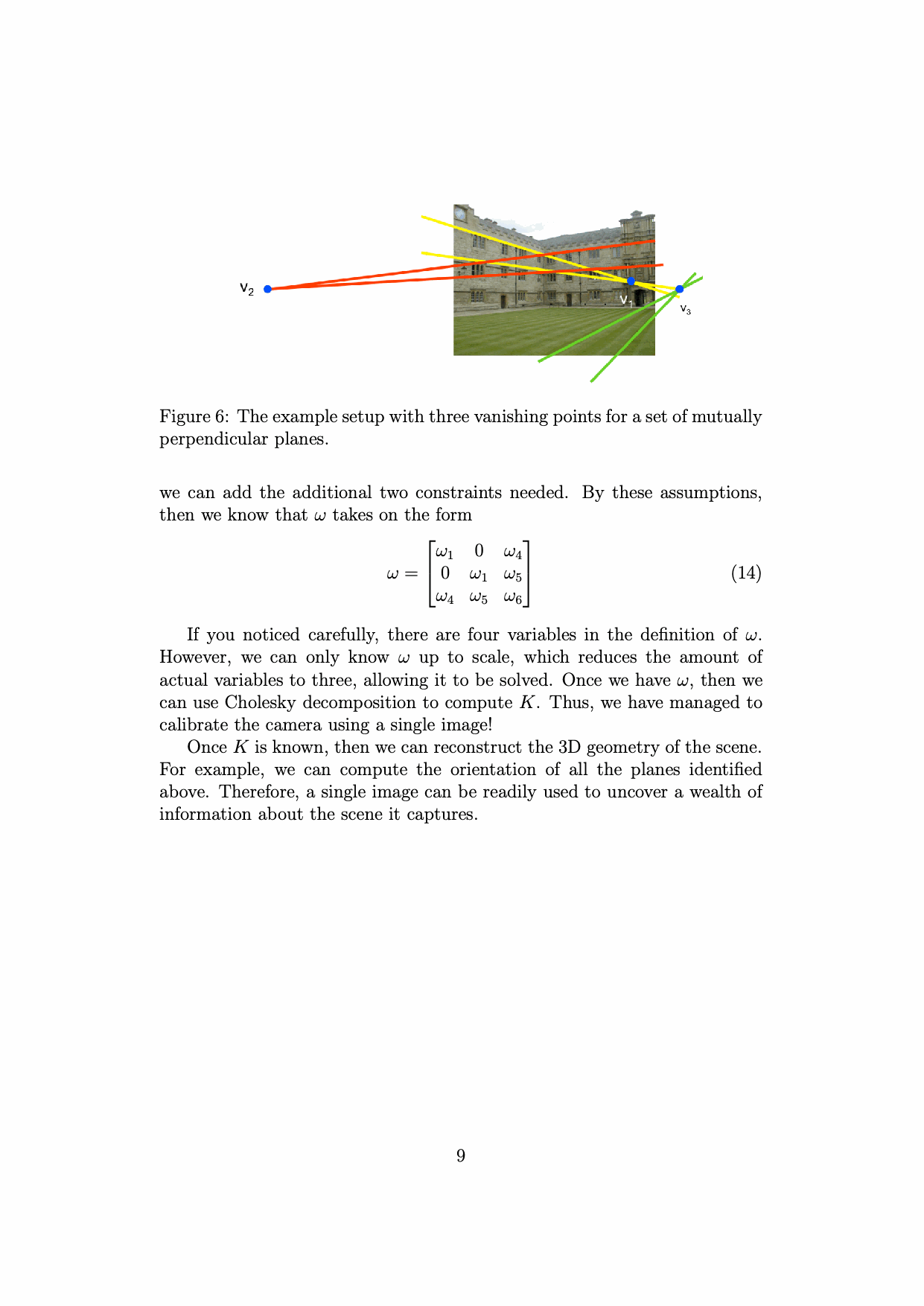

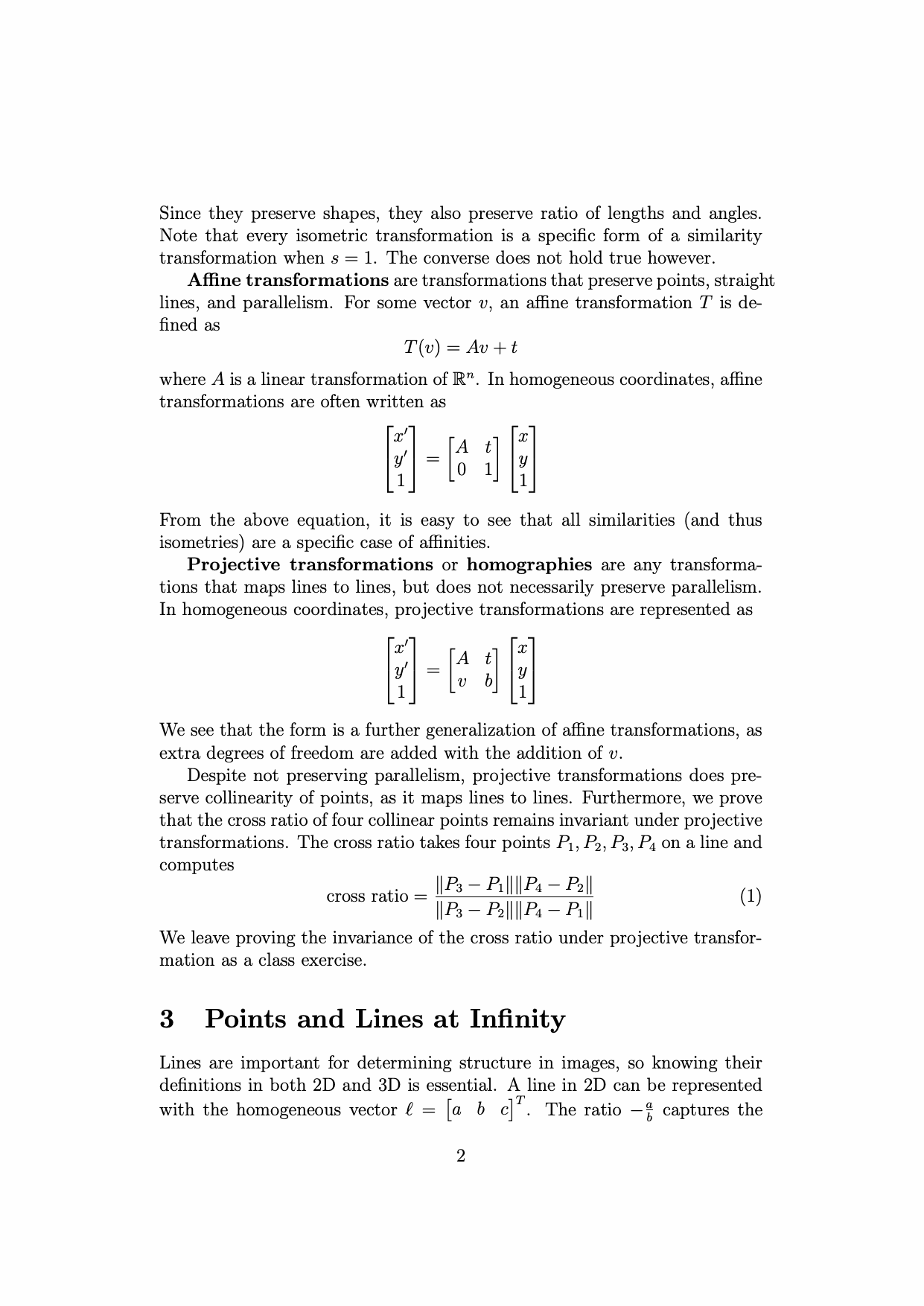

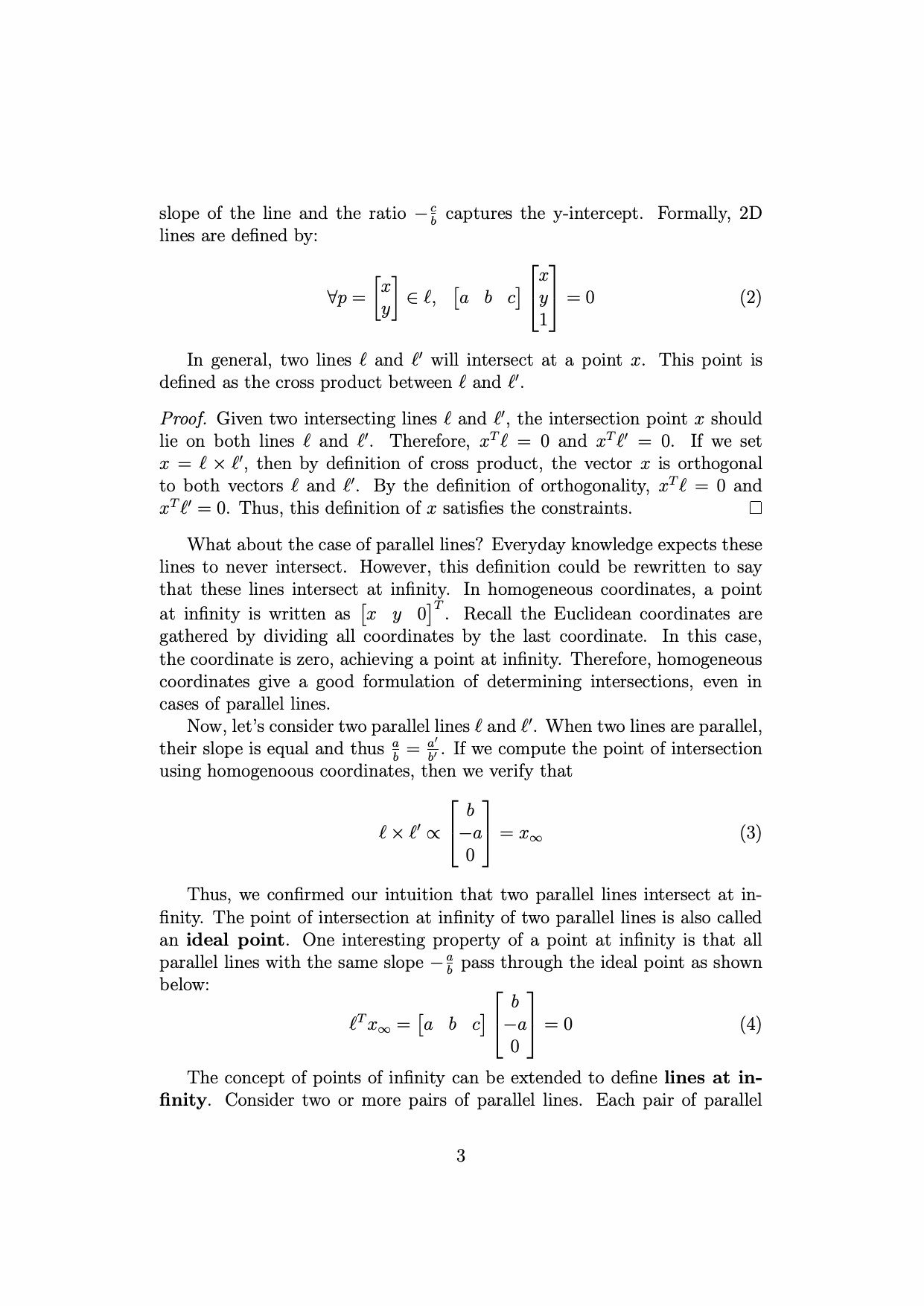

강의 노트 페이지 이미지
주요 수식
이 강의에서 다루는 주요 수식들:
수식 1: Vanishing Point (소실점)
소실점은 평행한 직선들이 이미지에서 만나는 점입니다. 평행한 3D 직선들이 투영되어 만나는 점으로, 무한대에 있는 점의 투영입니다.
수식 2: Vanishing Line (소실선)
평행한 평면들의 교선이 무한대에서 만나는 선을 소실선이라고 합니다.
수식 3: Cross Ratio (교차비)
4개의 점이 같은 직선 위에 있을 때, 교차비는 투영 불변량입니다:
\[\text{CR}(A,B,C,D) = \frac{AC \cdot BD}{AD \cdot BC}\]수식 4: Homography (호모그래피)
평면에서 평면으로의 투영 변환:
\[p' = Hp\]여기서 $H$는 3×3 호모그래피 행렬입니다.
수식 5: Camera Calibration from Vanishing Points
소실점을 이용한 카메라 캘리브레이션:
\[v_i^T \omega v_j = 0\]여기서 $\omega = K^{-T}K^{-1}$는 이미지의 절대 원뿔선(Image of Absolute Conic, IAC)입니다.
1. Introduction
단일 뷰 측정학(Single View Metrology)은 한 장의 이미지만으로부터 3D 정보를 추출하는 기법입니다. 이는 카메라 캘리브레이션과 3D 복원을 동시에 수행하는 방법으로, 여러 뷰가 필요한 전통적인 방법과 달리 단일 이미지로도 측정이 가능합니다.
1.1 왜 단일 뷰 측정학인가?
- 실용성: 한 장의 사진만으로도 3D 정보 추출 가능
- 역사적 사진 분석: 과거 사진에서 3D 구조 복원
- 건축 측량: 건물의 치수 측정
- 법의학: 사고 현장 분석
1.2 기본 아이디어
이미지에서 기하학적 단서(geometric cues)를 찾아 3D 정보를 복원합니다:
- 평행선의 소실점
- 직각 관계
- 알려진 길이 비율
- 평면 구조
2. Vanishing Points (소실점)
2.1 소실점의 정의
평행한 3D 직선들이 이미지 평면에 투영될 때 만나는 점을 소실점(vanishing point)이라고 합니다.
2.2 소실점 계산
두 개 이상의 평행한 직선 이미지에서 소실점을 계산할 수 있습니다:
- 이미지에서 평행한 직선들을 찾습니다
- 각 직선의 방향 벡터를 계산합니다
- 이들의 교점을 구합니다
2.3 소실점의 성질
- 무한대에 있는 점의 투영
- 카메라의 방향 정보를 포함
- 세 개의 서로 직교하는 방향의 소실점으로 카메라 캘리브레이션 가능
3. Vanishing Lines (소실선)
3.1 소실선의 정의
평행한 평면들의 교선이 무한대에서 만나는 선을 소실선(vanishing line)이라고 합니다.
3.2 소실선 계산
평면 위의 평행한 직선들의 소실점들을 연결하면 소실선을 얻을 수 있습니다.
3.3 소실선의 활용
- 평면의 방향 결정
- 평면 간의 각도 계산
- 평면 위의 측정
4. Cross Ratio (교차비)
4.1 교차비의 정의
4개의 점 $A, B, C, D$가 같은 직선 위에 있을 때, 교차비는:
\[\text{CR}(A,B,C,D) = \frac{AC \cdot BD}{AD \cdot BC}\]4.2 교차비의 불변성
교차비는 투영 변환에 대해 불변입니다. 즉, 3D 공간에서의 교차비와 이미지에서의 교차비가 같습니다.
4.3 교차비의 활용
- 길이 비율 측정
- 알려진 비율을 이용한 3D 복원
- 평면 위의 측정
5. Homography (호모그래피)
5.1 호모그래피의 정의
평면에서 평면으로의 투영 변환을 호모그래피(homography)라고 합니다:
\[p' = Hp\]여기서 $H$는 3×3 행렬이고, $p$와 $p’$는 동차 좌표입니다.
5.2 호모그래피 계산
4개의 대응점 쌍으로 호모그래피를 계산할 수 있습니다. 각 대응점 쌍은 2개의 방정식을 제공하므로, 4쌍이면 8개의 방정식으로 8개의 자유도를 결정할 수 있습니다.
5.3 호모그래피의 활용
- 평면 위의 측정
- 이미지 정렬
- 평면 투영
6. Camera Calibration from Vanishing Points
6.1 기본 원리
서로 직교하는 세 방향의 소실점을 이용하여 카메라 내부 파라미터를 추정할 수 있습니다.
6.2 IAC (Image of Absolute Conic)
절대 원뿔선의 이미지(Image of Absolute Conic, IAC)는:
\[\omega = K^{-T}K^{-1}\]여기서 $K$는 카메라 내부 파라미터 행렬입니다.
6.3 직교 제약 조건
서로 직교하는 두 방향의 소실점 $v_i$와 $v_j$에 대해:
\[v_i^T \omega v_j = 0\]이 제약 조건을 이용하여 $\omega$를 추정하고, 이를 통해 $K$를 복원할 수 있습니다.
7. 3D Reconstruction from Single View
7.1 기본 절차
- 소실점 추출: 이미지에서 평행선을 찾아 소실점 계산
- 카메라 캘리브레이션: 소실점을 이용한 내부 파라미터 추정
- 평면 복원: 호모그래피를 이용한 평면 복원
- 3D 측정: 교차비나 알려진 길이를 이용한 측정
7.2 측정 예제
이미지에서:
- 알려진 길이를 이용한 스케일 결정
- 교차비를 이용한 비율 측정
- 평면 호모그래피를 이용한 평면 위 측정
8. Applications
8.1 건축 측량
- 건물의 높이 측정
- 벽면의 치수 측정
- 건물 간 거리 측정
8.2 법의학
- 사고 현장 분석
- 증거물의 위치 및 크기 측정
- 재현 시뮬레이션
8.3 역사적 사진 분석
- 과거 건물의 3D 복원
- 역사적 사건의 공간적 재구성
요약
이 강의에서는 단일 이미지로부터 3D 정보를 추출하는 단일 뷰 측정학에 대해 학습했습니다:
- 소실점과 소실선: 평행한 직선과 평면의 투영 특성
- 교차비: 투영 불변량을 이용한 측정
- 호모그래피: 평면 간의 투영 변환
- 카메라 캘리브레이션: 소실점을 이용한 내부 파라미터 추정
- 3D 복원: 단일 이미지로부터 3D 구조 복원
이러한 기법들은 한 장의 이미지만으로도 3D 측정과 복원이 가능하게 해주는 강력한 도구입니다.
